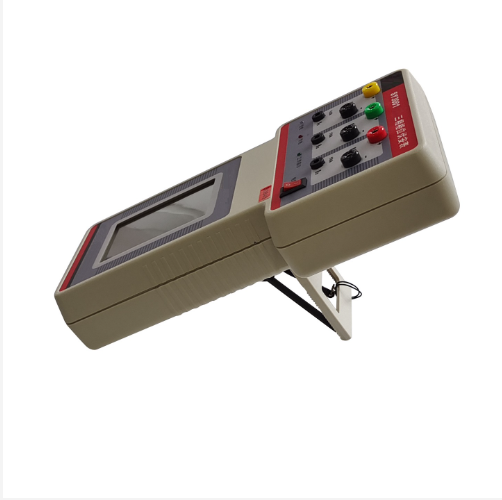

三相相位伏安表  型号:TF38-SY3001

三相相位伏安表 型号:TF38-SY3001

简要描述:
三相相位伏安表 型号:TF38-SY3001
<> 影响量
<>参比值或范围
<>允许偏差
<>环境温度
23℃
<> ±5℃
<> 环境湿度
(45~75)%RH
<> —
<>工作电源
内置电池供电

产品时间:2021-04-01

访问量:1040

厂商性质:生产厂家

生产地址:

三相相位伏安表  型号:TF38-SY3001

SY3001三相相位伏安表采用高精度ADC及DSP技术进行测量,利用基于Windows 5.0操作系统的嵌入式掌上电脑进行操作和数据处理,*图形化界面,真彩色显示,触摸屏操作,汉字手写输入,人机界面友好,软件升级方便,是划时代的化现场测量仪器。仪表轻巧美观,便于携带,体积小、重量轻、功能强大,具有其他基于单片机的仪器*的优点.。
1.三相相位表产品性能
三路电压输入通道相互绝缘隔离,三路电流采用钳形电流互感器输入,可靠。可在不断开被测电路的情况下同时测量1-3路交流电压、1-3路交流电流的幅值及其各量间的相位,测量单/三相功率和功率因数,测量频率,并同屏以向量图或表格显示。
1) 集三相电压、电流、相位、相序、频率、有功功率、无功功率、功率因数等功能于一身;能测量三相电压、电流、相位、功率因数、有功功率、无功功率、频率等电参数;
2) 触摸屏操作,汉字手写输入;高亮度真彩精显TFT屏幕,自动背光调节;
3) 有向量图、表格、分通道等多种显示方式,表格方式显示时可显示20多个参数,测量数据一目了然,彩色向量图细腻清晰,图中可以在每个向量上同时显示幅值和角度等多种信息,向量图绘制可以设置为顺时针或逆时针为正方向,十二点或三点钟方向为0度角方向,基准量角度为330°或0°,符合各种用户习惯和接线方式;
4) 六输入量全部隔离,支持任意接线方式,三路电压不共地,每路都可以进行任意两点的电压测量,可以进行互感器初次级之间电压相位测量,进而判断互感器极性,测相时可以以任意输入为基准,测量任意信号间相位;
5) 支持用户软件校准;
6) 测量结果可以加入备注,测量数据存储;
7) 超低功耗,大容量锂电池可以连续工作10小时以上,待机时间更长,充电次数≥500次,充电时间约2.5小时。充电过程中仪表可用交流供电正常工作;
8) 超小型高精度0.2级电流钳;
9) 支持数据上传计算机,利用计算机对掌上电脑数据直接进行浏览、导出、编辑、打印(A4幅面)、备份、恢复等功能,并可导出为标准网页格式文件和生成实验报告;
10) 软件免费升级支持,SD卡扩充存储,多媒体播放,多种应用程序下载安装,系统功能可随软件升级扩展。。
2.三相相位表用途
该仪器是电力系统电能计量和继电保护,进行二次回路现场检测的新一代仪表。也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门,具有以下用途:
1) 检测继电保护各组CT之间相位关系;
2) 检查电度表接线正确与否;
3) 判断电度表运行快慢,合理收缴电费;
4) 感性和容性电路的判别;
5) 检查变压器接线组别;
6) 电气设备生产中对电流电压相位的测量;
7) 作为漏电流表使用等。
3.三相相位表技术参数
在表1 规定的参比工作条件下,各测量参数基本误差极限见表2
三相相位伏安表  型号:TF38-SY3001
<> 影响量
<>参比值或范围
<>允许偏差
<>环境温度
23℃
<> ±5℃
<> 环境湿度
(45~75)%RH
<> —
<>工作电源
内置电池供电
<>—
<>外部电磁场干扰
应避免
<>—
<>工作位置
被测电流导线在钳口中心位置
<>—
<>被测信号波形
正弦波(失真因子β),见注1
<> β=0.01
<> 被测信号频率
50 Hz
±2 Hz
<> 相位频率测量时
<>被测信号幅值范围
电压:100V±25V
电流:1A±0.2A

表2基本误差极限

参 数
量程
分辨率
误差极限(1Year)
电压
500.0V
0.1V
±0.2%量程
电流
200.0mA
0.1mA
±(0.3%读数+0.2%量程)
2.000A
1mA
10.00A
10mA
相位
360.0°
0.1°
±1.0°
频率
10.00Hz~80.00Hz
0.01Hz
±0.01Hz
功率
(PF=1.0)
0.1W
±0.5%量程
